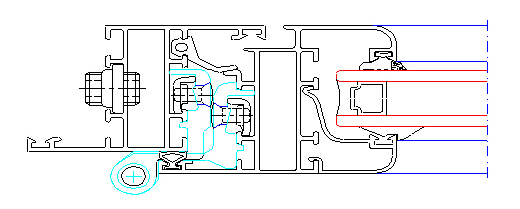

FENÊTRES ET PORTES BATTANTES CARACTÉRISTIQUES TECHNIQUES
1. Cadre fixe de 45 mm, vantail de 53 mm
2. Mêmes montants, traverses et parcloses pour les modèles fixes et ouvrants
3. Même et unique joint de préchambre
4. Évacuation de l’eau et ventilation de la vitre
5. Même liste dimensionnelle
6. Tous les types sont réalisables (portes, portes d’intérieur, modèles basculants, à vantail abattant, etc.)
7. Tubes de 23, 35 et 46 mm
8. Vaste gamme de profils pour différentes applications (environ 150 formes différentes)

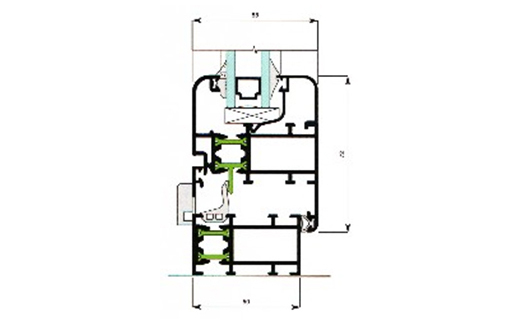

FENÊTRES ET PORTES BATTANTES CARACTÉRISTIQUES TECHNIQUES
1. Solution coupure thermique avec 3 chambres
2. Cadre fixe de 50 mm, vantail de 58 mm
3. Mêmes montants, traverses et parcloses pour les modèles fixes et ouvrants
4. Mêmes parcloses pour modèles avec et sans coupure thermique
5. Évacuation de l’eau et ventilation de la vitre
6. Même liste dimensionnelle
7. Même liste dimensionnelle
8. Tous les types sont réalisables (portes, portes d’intérieur, modèles basculants, à vantail abattant, etc.)
9. Tubes de 28 et 52 mm
10. Barreaux personnalisables en polyamide avec colle
11. Mêmes parcloses et accessoires de base que le modèle R40

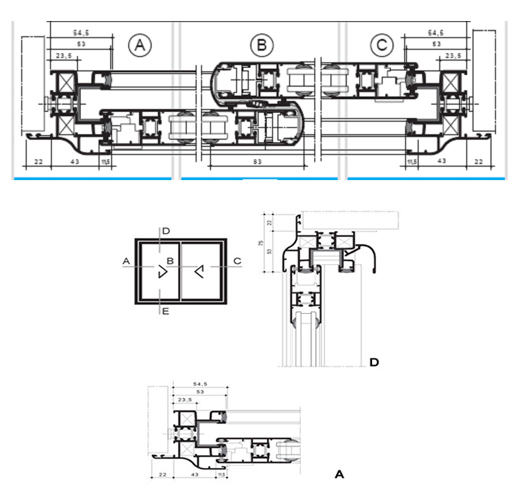

DESCRIPTION TECHNIQUE DU SYSTÈME
Profilés extrudés en alliage:: A.A. 6060 (UNI 9006/ parte 1).
L’isolation thermique est obtenue grâce à des barreaux en polyamides insérés dans des logements prévus à cet effet, entre les deux côtés des profilés en aluminium, et bloqués par roulage sur la partie externe en aluminium.
Les tolérances dimensionnelles et les épaisseurs: : UNI 755.
Longueur commerciale des barres profilés: mm 6500.
Dimensions de base:
- section du cadre fixe 59/74,5 mm
- section du cadre du vantail 32 mm
- section totale obtenue 74/82 mm
Type de déduction: à insérer.
Largeur maximale logement pour insérer la vitre: mm 25
Joints d’angle: a 45°
Fermetures latérales: avec poignées à encastrement aussi bien internes qu’externes
Coulisseaux: fixes, d’une capacité de 55 kg chacun (100 kg par vantail)

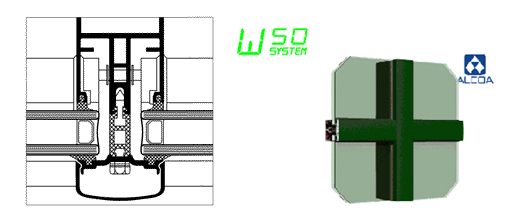

FAÇADES EN VITRAGE À MONTANTS ET TRAVERSES CARACTÉRISTIQUES TECHNIQUES
1. Montants avec moments d’inertie différents mais avec les mêmes dimensions
2. Dilatations horizontales grâce à des broches.
3. Évacuation de l’eau des traverses dans les montants avec canal d’écoulement de l’eau de 385 mm2
4. Coupure thermique de 16 à 38 mm.
5. Remplissages de 2 à 39 mm.
6. Ouvrants avec et sans coupure thermique
7. Ouvrables: à l’italienne, en accordéon, battant et oscillo-battant
8. Ouvertures à l’italienne et en accordéon avec vantail escamotable
9. Usinages uniquement à la poinçonneuse
10. Compatible avec Wmp.
11. Temps de montage réduits.
12. Certifications italiennes et européennes: I.C.I.T.E. et I.F.T.
13. La plus économique en Europe pour le coût des accessoires
14. La plus économique en Europe pour les temps d’usinage

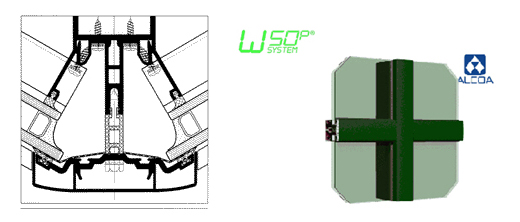

FAÇADES EN VITRAGE PYRAMIDALES À MONTANTS ET TRAVERSES
CARACTÉRISTIQUES TECHNIQUES
1. Montants d’angle d’une épaisseur de 3 mm
2. La plupart des profilés sont les mêmes que la solution de base
3. Mêmes accessoires que la solution de base
4. Mêmes joints que la solution de base.
5. Même coupure thermique que la solution de base.
6. Accessoires spéciaux Alcoa pour le sommet de la pyramide
7. Angles avec profilés rapportés et pas galetés.
8. Ruban adhésif bitumineux pour l’étanchéité à l’eau

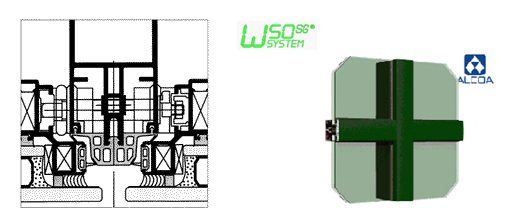

FAÇADES EN VITRAGE À MONTANTS ET TRAVERSES AVEC VITRAGE STRUCTUREL
CARACTÉRISTIQUES TECHNIQUES
(s’ajoutant aux caractéristiques techniques du système W50)
1. Montants avec différents moments d’inertie mais avec les mêmes dimensions.
2. Même poinçonneuse pour l’usinage des profilés
3. Dimension totale des traverses très réduite, uniquement 70 mm
4. Poids nettement inférieur à celui de la concurrence (environ 30 % en moins).
5. Accessoires de la structure communs à ceux de la solution de base
6. Joints identiques à ceux de la solution de base
7. Accessoires communs avec le système Wmp
8. Certifications selon les normes italiennes et européennes

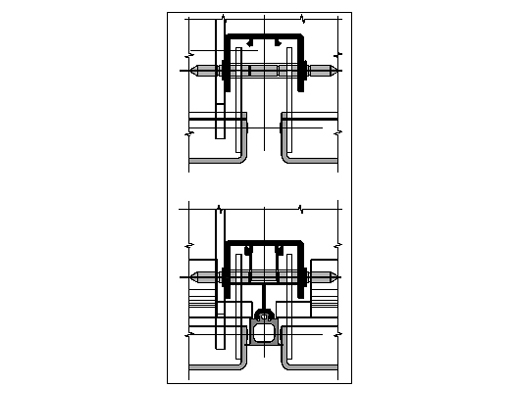

REVÊTEMENTS DE FAÇADE
1. Deux solutions alternatives avec un seul système
2. Solution traditionnelle:
  - paroi ventilée
  - économique
3. Solution avec joint:
   - meilleure d’un point de vue esthétique
  - plus fonctionnelle
4. Profilé avec une structure légère (seulement 0,900 kg/m) et résistante
5. Pour la solution avec joint, traverse sans usinages
6. Aucun fraisage ni découpage sur le montant
7. Accessoire unique de fixation multifonctions:
   - réduit la bordure du panneau (et donc le coût).
  - évite les usinages sur le montant et sur le panneau.
  - fixation à ressort pour retenir le panneau.
  - soutient un régulateur pour l’alignement horizontal des panneaux.
8. S’intègre parfaitement avec le système W50 de base et structurel en utilisant les accessoires communs.

FICHE TECHNIQUE
Profilés extrudés: en alliage léger 6060 (UNI 35690TA) pouvant être anodisés et peints
Système d’étanchéité: avec joints thermoplastiques ou petites brosses en polypropylène avec aileron central
Système d’isolement thermique des cadres: réalisé avec deux rangées d’entretoises tubulaires en polyamide de 16 mm
Système d’isolement thermique des vantaux: réalisé avec des entretoises en polyamide de 32 mm
Profondeur du cadre: 80 mm o 106 mm
Profondeur du vantail: 40 mm o 45 mm
Hauteur battement vitre: 20 mm
Espace pour vitres et panneaux pour vantail de 40 mm: da 30 mm
Espace pour vitres et panneaux pour vantail de 45 mm: da 35 mm.

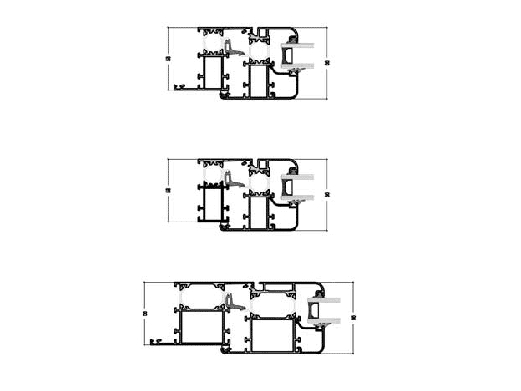

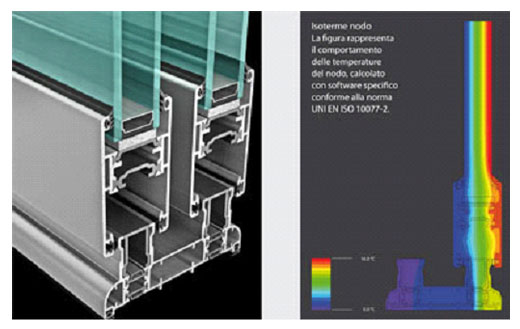

DESCRIPTION TECHNIQUE - Série à coupure thermique disponible avec ouverture coulissante ou à guillotine
- Profondeur de construction du profilé du vantail 45 mm
- Profil du cadre avec double coupure thermique
- Capacité des équipements jusqu’à 200 kg
- Possibilité d’effectuer un traitement superficiel interne différent du traitement externe, en l’obtenant directement du fournisseur
- Isolement thermique sur menuiserie normalisée à deux vantaux Uw 1,8 W/m2K avec valeur de la vitre Ug 1,0 W/m2K
- Serrurerie multipoint antieffraction CLASSE 2
- Résultats des essais:
Air UNI EN 12207: Classe 4 - Eau UNI EN 12208: E 1500 - Vent UNI EN 12209: Classe B4. 4
